带顶丝外球面球轴承的安装
带顶丝轴承通过两个紧定螺钉将内圈与轴固紧，在有振动和冲击的工况下、经常反复起动的工况下、载荷较大或转速较高的工况下，在轴上顶丝的相应位置加工有紧定槽或凹坑，能大幅增加紧定螺钉的紧固效果。
带顶丝的带座轴承的安装过程如下： | 轴承座安装螺栓的拧紧力矩（推荐） | |
螺栓规格 | 拧紧力矩（N?m） | |
1、检测设备安装底座的刚性、安装面的平面度、轴 | M6 | 3~6 |
M8 | 6~10 | |
的尺寸公差等是否合格，确认轴是否有弯曲、伤 | ||
痕、毛刺等问题，确认紧定螺钉头部是否超出轴 | M10 | 12~21 |
承内径面。 | M12 | 21~37 |
M14 | 34~60 | |
2、将带座轴承套入轴上，置于所需位置。如果是过 | ||
M16 | 53~93 | |
盈安装的，需使用压力机将带座轴承压入到轴上， | ||
M18 | 80~140 | |
或用空气浴等加热方式将带座轴承加热到 90℃至 | ||
M20 | 105~190 | |
100℃进行热套安装，要避免采用锤子等敲打轴承 | ||
M22 | 145~260 | |
内圈端面压入轴的做法。 | ||
M27 | 270~480 | |
3、用螺栓将座与设备固定，安装螺栓要用规定的扭 | M30 | 360~650 |
M33 | 490~890 | |
矩拧紧，参照右表推荐值。 | ||
M36 | 630~1130 | |

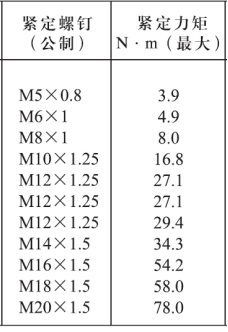

4、用规定的扭矩拧紧紧定螺钉，参照下表。
5、最后用手转动轴，确认轴承的旋转是否有异常。
东莞市 TR 轴承有限公司
