    带偏心套外球面球轴承的安装


    带偏心套轴承的内圈端面上有偏心凸台,偏心套的内孔上有偏心凹位,两者采用偏心卡紧方式与轴固定。轴的转矩会增大偏心套将内圈固定于轴上的紧固力,因此要求锁紧偏心套时的转动方向要与轴的转动方向一致,安装过程如下:

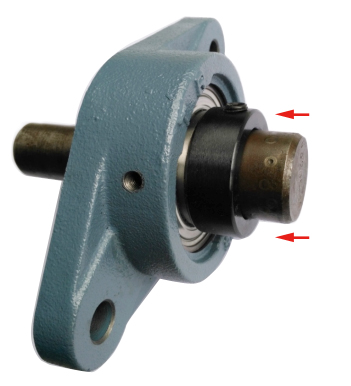

    1、检测设备安装底座的刚性、安装面的平面度、轴的尺寸公差等是否合格,确认轴是否有弯曲、伤痕、毛刺等问题,再将带座轴承套入轴上。






       螺栓规格

       拧紧力矩(N.m)

    M6

    3~6

    M8

    6~10

    M10

    12~21

    M12

    21~37

    M14

    34~60

    M16

    53~93

    M18

    80~140

    M20

    105~190

    M22

    145~260

    M27

    270~480

    M30

    360~650

    M33

    490~890

    M36

    630~1130

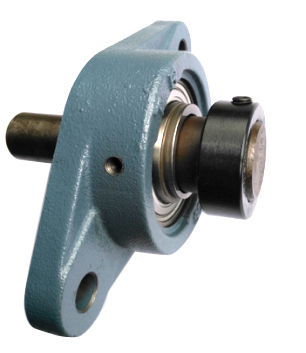

    2、将带座轴承装到所定位置后,用螺栓将座与设备固定,安装螺栓要用规定的扭矩拧紧,参照上表。

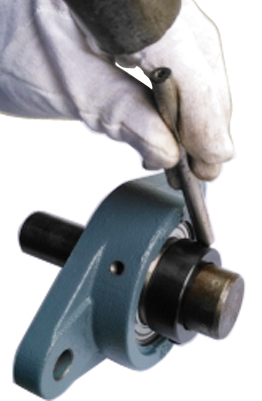

    3、偏心套的偏心凹位嵌入内圈的偏心凸台后,沿着轴的旋转方向转动偏心套去固定内圈和轴,可用敲打的方式转动偏心套,轴的旋转为顺时针时,偏心套要顺时针敲打,轴的旋转为逆时针时,偏心套要逆时针敲打。

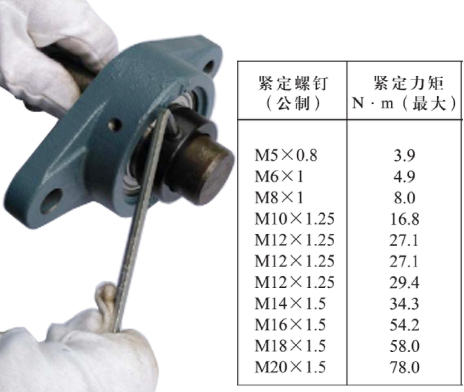

    4、最后用规定的扭矩拧紧偏心套上的紧定螺钉,参照上表。




    东莞市 TR 轴承有限公司
